沖壓外圈滾針離合器
|
沖壓外圈滾針離合器HF系列HFZ系列 |
|
沖壓外圈滾針離合器HF、HFZ系列由薄壁沖壓外圈和塑料保持架組合。由合金鋼制作的沖壓外圈內徑面上具有夾緊滾針的斜面。經特殊熱處理后耐磨性及承載能力得到極大的提高。在塑料保持架上裝有金屬彈簧，塑料保持架保持滾針運動正確，滾針則起夾緊元件作用。 通過在沖壓外圈滾針離合器兩側安裝相同直徑有RTL沖壓外圈滾針軸承HK、SCE系列可獲得離好的支承剛性及精確的回轉性能。 |
沖壓外圈滾針離合器HF/HFZ |
|
沖壓外圈滾針離合器和軸承組件HFL系列HFLZ系列 |
|
沖壓外圈滾針離合器和軸承組件HFL、HFLZ系列有兩個合為一體的支承軸承，可作為特別節省空間的支承。支承軸承裝在滾針離合器的兩側并承受徑向負荷，支承軸承是滾針和塑料保持架組件。 |
沖壓外圈滾針離合器和軸承組件HFL/HFLZ |
|
扭矩傳遞能力 |
在采用推薦的安裝公差時，能夠傳遞的****扭矩主要取決于座殼和軸的材料、強度、壁厚等。在離合器中產生
的力只有在足夠的壁厚和相應的材料強度下才能承受。在估算力矩時應考慮慣性力，由力矩引起的當量應力和座殼

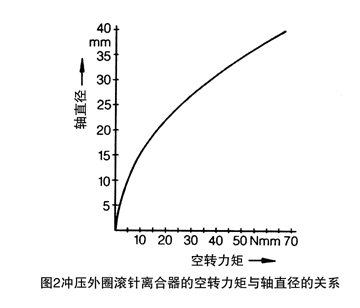

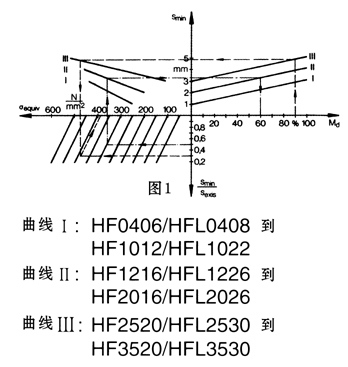

所需最小壁厚可參考圖1。當量應力應小于座殼材料的許容應力。空轉力矩與軸徑的關系見圖2。
|
舉 例 |
A已知：沖壓外圈滾針離合器HF3020
載荷：Md的90%
現有壁厚：Sexis=
從圖1：最小壁厚Smin=
當量應力бequiv=380N/mm2
B已知：沖壓外圈滾針離合器HF1416
座殼材料許用應力бperm=300N/mm2
座殼壁厚選擇比率Smin/Sexis=0.5
從圖1：最小壁厚Smin=
允許力矩Md perm=60%Md
|
轉換頻率及轉換精度 |
|
因為徑向斷面薄，所以滾針離合器的慣性力矩很小，每個滾針都有單獨的彈簧支持，保持了軸、滾針、沖壓外圈內斜面之間的恒定接觸，所以允許較高的轉換頻率及轉換精度。轉換精度高低除了與轉換頻率有關外，還與潤滑、配合的選擇有關。相鄰件的彈性變形和驅動力是通過軸或外圈來傳遞的。在高頻時，驅動力一般要經過軸傳遞。 |
|
|
性 能 的 檢 驗 |
|
制造廠對沖壓外圈離合器的檢驗是使用具有座孔和軸公差帶N6/h5的上限和下限值的塞規和環規，同時承受的力矩約為0.15Md perm。使用的環規是淬硬鋼環，孔徑精密磨削制成，最小壁厚為 |
|
|
工作溫度與潤滑 |
RTL沖壓外圈滾針離合器如潤滑得當可在
時，為保證RTL沖壓外圈滾針離合器的正常功能應選用咨詢所推薦的潤滑劑。在絕大多數應用場合脂潤滑已經足夠，所
以產品出廠時已預先填充符合國家標準的優質鋰基脂，其適用溫度為
用油潤滑。
|
安 裝 公 差 |
|

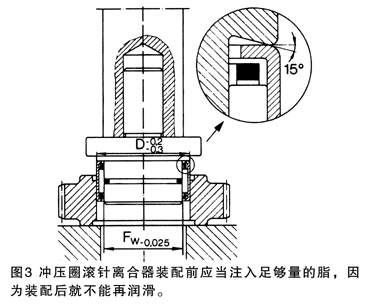

安裝時軸和座孔應具有15°倒角，才能達到最好的安裝條件，安裝方法如圖3。只有裝入座孔后，滾針和離合器的薄壁沖壓外圈方可獲得其同心的輪廓，無需任何另外的軸向定位。安裝公差與沖壓外圈滾針軸承相同，見表1。座孔表面粗糙度為Ra0.8。 |
|
|
軸承座材料1) （鋼性軸承座） |
軸承座孔公差2） |
軸公差帶1） 無內圈 |
有內圈 |
|
鋼和鑄鐵 |
N6(N7) |
h5(h6) |
k5(j6) |
|
輕金屬 |
R6(R7) |
1）對于非剛性軸承座，需進行安裝試驗，以便確定需要的同公差極限來獲得期望的工作間隙。
2）軸承座孔圓柱形凡何精度必須在IT5/2數值一半時的范圍內。
|
特 別 提 示 |
1）應使用裝配心軸把滾針離合器壓入座孔，當以離合器側面的箭頭方向相對軸旋轉時離合器便鎖緊，因此在裝配前
應注意鎖緊方向。
2）僅在遵照所推薦的公差時才能保證正確的鎖緊和超越離合。
